ASEMI专业的工程师为您讲解整流桥电路图——全波整流电路

    看着那整流桥你有没有很想要知道它的电路呢？是不是电路图都是一样的呢？不用担心，接下

来由ASEMI专业的工程师为您讲解整流桥电路图的全波整流电路。

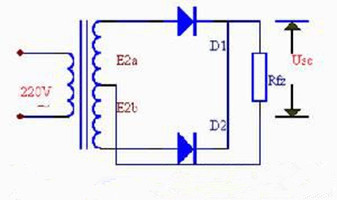

   全波整流电路，可以看作是由两个半波整流电路组合成的。变压器次级线圈中间需要引出一个

抽头，把次组线圈分成两个对称的绕组，从而引出大小相等但极性相反的两个电压e2a 、e2b ，构

成e2a 、D1、Rfz与e2b 、D2、Rfz ，两个通电回路。

     全波整流电路的工作原理，可用上图所示的波形图说明。在0～π间内，e2a 对Dl为正向电压，

D1 导通，在Rfz 上得到上正下负的电压；e2b 对D2为反向电压，D2 不导通。在π-2π时间内，e2b

对D2为正向电压，D2导通，在Rfz 上得到的仍然是上正下负的电压；e2a 对D1为反向电压，D1 不

导通。
